LQ4JS防爆整體型
LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。
廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
該產品的防護等級為IP67，隔爆型產品（型號中有Ex）的隔爆等級為d II BT6或d II CT6
<abbr id="i2qy2"></abbr>
LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。
廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
該產品的防護等級為IP67，隔爆型產品（型號中有Ex）的隔爆等級為d II BT6或d II CT6
產品概述
LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。
廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
該產品的防護等級為IP67，隔爆型產品（型號中有Ex）的隔爆等級為d II BT6或d II CT6
機械外殼
外殼：鋁合金外殼經過氧化處理。聚酯粉末外涂層，可以適應各種嚴酷的工況；
傳動機構：具有精確的雙蝸輪蝸桿機構，低噪聲，高輸出力矩;
自鎖功能：雙蝸輪蝸桿機構具有自鎖功能，防止反轉；
電機：特殊設計的感應電機，內置熱保護開關，防止電機過熱，絕緣等級為F級；
外部機械限位：阻止限位開關失效時超行程；
力矩開關：當閥門力矩過大時提供過載保護，開、關力矩各一個；
限位開關：可精確定位閥門位置，輔助開關可提供干接點信號；
接線端子：彈簧壓緊的接線端子，接線牢固，可在振動環境中使用；
干燥器：干燥器可以防止水氣冷凝
離合機構：合上切換手柄可進行手輪操作，通電時自動復位
手輪：帶手輪操作，可在停電或緊急時對閥門進行開啟或關閉。
電氣特點
自動鑒別相序、斷相保護；
遠程采用DC24V電壓等級；
方便靈活的用戶接線方式；
現場按鈕燈盒旋鈕采用不穿透設計，提高整機密封特性；
5個無源觸點指示電動裝置工作狀態，方便DCS系統對電裝的監控；
設置電動裝置監視電，DCS系統供綜合故障信號；
轉換旋鈕根據需要可以用普通掛鎖鎖定,防止誤操作。
型號含義
選型表
產品型號 | 輸出力矩（N·m） | 動作時間 （0-90℃） | 電源 | 硬密封蝶閥 | 軟密封蝶閥 | 球閥 | 通風蝶閥 |
LQ0-05 | 50 | 21 | DC24V, AC110V, AC220V, AC380V, AC440V | / | ≤DN80 | ≤DN32 | ≤DN80 |
LQ1-06 | 60 | 26 | / | ≤DN80 | ≤DN32 | ≤DN80 | |
LQ1-10 | 100 | 26 | DN40-DN65 | DN100-DN125 | DN40-DN50 | DN100-DN200 | |
LQ2-20 | 200 | 28 | DN80-DN125 | DN150-DN200 | DN65-DN80 | DN250-DN300 | |
LQ3-35 | 350 | 32 | DN125 | DN200 | DN80 | DN350 | |
LQ3-50 | 500 | 32 | DN150-DN200 | DN250 | DN100-DN125 | DN350-DN500 | |
LQ4-80 | 800 | 36 | DN250 | DN300 | DN150 | DN500-DN600 | |
LQ4-110 | 1100 | 36 | DN250 | DN350 | DN150 | DN600-DN800 | |
LQ4JS-200 | 2000 | 110 | DN300-DN400 | DN400-DN500 | DN200-DN250 | DN800-DN1000 | |
LQ4JS-250 | 2500 | 110 | DN450 | DN500-DN600 | DN250 | DN1000-DN1200 | |
LQ4JS-400 | 4000 | 180 | DN600 | DN700 | DN300 | DN1200 | |
LQ4JS-600 | 6000 | 180 | DN600 | DN800-DN900 | DN350-DN400 | DN1500-DN1800 |
訂貨須知
用戶訂貨請說明如下內容
閥門所需轉矩（N·m）、轉速（r/min）
產品使用環境
產品電源電壓
與閥門的連接尺寸、型式
電氣控制要求
其他特殊要求
性能參數
項目 | 輸出轉矩 (N.m) | 90° 運行時間(S) | 電機功率(W) | 電機電流(A)額定 | 手輪轉圈數 | 參考重量(Kg) | 電源 | |
規格 | ||||||||
LQ4JS-200 | 2000 | 110 | 120 | 1.5 | 46 | 50 | AC220V | |
180 | 3.9 | AC110V | ||||||
120 | 1.1 | AC380V | ||||||
1.2 | AC440V | |||||||
9.8 | DC24V | |||||||
LQ4JS-250 | 2500 | 110 | 180 | 2.2 | 46 | 52 | AC220V | |
4.2 | AC110V | |||||||
1.5 | AC380V | |||||||
1.6 | AC440V | |||||||
12.5 | DC24V | |||||||
箱體材料 | 鋁合金壓鑄件 | |||||||
限位 | 機械限位、過力矩保護器 | |||||||
防護等級 | IP-67（可定制IP-68） | |||||||
環境溫度 | -20℃-60℃ | |||||||
環境濕度 | 相對濕度大于90%（25%） | |||||||
絕緣電阻 | ≥100MΩ | |||||||
絕緣強度 | 1500V/1Min（AC220V） 2000V/1Min（AC380V） | |||||||
選裝功能 | 防爆/加精密電位器、過熱故障信號 | |||||||
可選時間/轉矩 | 10S/60N·m 5S/40N·m | |||||||
產品顏色 | 藍色（可定制其他顏色） | |||||||
注：電氣接口：2-NPT3/4防爆堵頭，使用時用戶應根據所選電纜加裝相應的防爆接頭或防爆填料函。

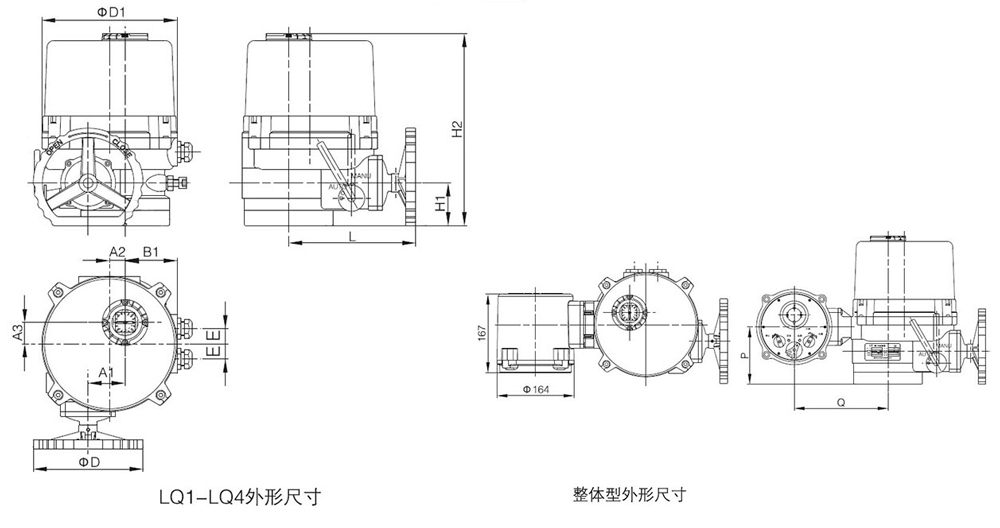

外形尺寸
型號 | A1 | A2 | A3 | B1 | D | D1 | E | H1 | H2 | L | P | Q |
LQ1Ex | 41 | 12 | 31 | 67 | 100 | 157 | 23 | 55 | 223 | 167 | 96 | 172 |
LQ2Ex | 57.5 | 23.5 | 27 | 80.5 | 180 | 206 | 25 | 67 | 261 | 197 | 112 | 200 |
LQ3Ex | 60.5 | 25.5 | 35 | 85.5 | 222 | 70 | 315 | 208 | 121 | 200 | ||
LQ4Ex | 70 | 35 | 40 | 96 | 262 | 81 | 352 | 230 | 132 | 215 | ||
LQ4JSEx-200/250 | 185 | 456 | 230 | 236 | 215 | |||||||
LQ4JSEx-400/600 | 303 | 574 | / | / | / |
